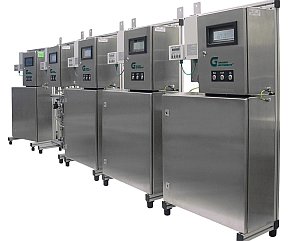

MINIVAP On-Line 在线蒸气压测定仪

MINIVAP On-Line 在线蒸气压测定仪

操作视频 (免责声明)

MINIVAP On-Line在线蒸气压测定仪用于测定汽油、原油、液化石油气和天然气蒸气压的过程监测分析仪。此外,还可以测量汽油的气液比 (LVR)。其测量原理与世界范围内使用的实验室型仪器MINIVAP完全相同。因此MINIVAP On-Line在线蒸气压测定仪的测量结果与实验室型的测试结果是一致的。

最达2个不同的样品流可同时连接到同一台分析仪上。也是目前唯一一款完全符合汽油 (ASTM D6378) 、原油 (D6377) 和液化石油气 (D6897) 等相关ASTM标准的在线蒸气压测定仪。

无与伦比的精确度,使炼油厂每天节省数千美元!

点击计算器按钮,用于计算今天的节省了多少!

应用
该仪器的测量原理是基于全球认可的奥地利格拉布纳仪器公司研发的三级膨胀法。与实验型用于测量汽油和原油蒸气压的分析仪:MINIVAP VPS测量原理一样。美国环保署于1993年宣布MINIVAP为美国官方参考指定蒸气压测定仪。

MINIVAP On-Line可在线检测汽油(D6378 / D5191)、原油(D6377 / D323/GB/T11059-2011)、液化石油气(D6897 / D1267)和汽油不同气液比温度(D5188)。可连接2个不同的样品管路,并在同一台仪器完成测量。

  • 技术参数 +


    奥地利格拉布纳/雷德法在线蒸气压测定仪

    特点

    • 用于汽油、液化石油气、原油和汽油气液比温度(V/L=20)的在线合规监测
    • 一台仪器可用于多达2个样品流
    • 不同公称压力下的多点测量
    • 自动校准和偏移量校正
    • 温控调节的样品处理系统
    • 7分钟时间测试周期
    • I级防爆证明
      • ♦ NFPA 496(美国)
        ♦ EN 60079 - 2和EN 60079 - 0(欧盟)


    蒸气压测试仪符合标准

    • ASTM D6378 - 测定石油产品、烃和烃-氧化混合物蒸气压力(VPX)的标准试验方法(三级膨胀法)
    • ASTM D6377 - 测定原油蒸气压的标准试验方法(VPCRx)
    • ASTM D6897 - 液化石油气(LPG)蒸气压力测试验方法
    • ASTM D5191 - 石油产品蒸气压的标准试验方法(微量法)
    • ASTM D5188 - V/L-比的温度: T (V/L = 20)
    • ASTM D4953 -汽油和汽油元氧混合物蒸气压力的标准试验方法(干燥法)
    • ASTM D1267 -液化石油(LP)气计示蒸气压的标准试验方法(液化石油气法)
    • ASTM D323   -石油产品蒸气压力的标准测试方法 (雷德法)
    • EN 13016-1   -液体石油产品 蒸气压 1部分:空气饱和蒸气压和计算的干蒸气
    • EN 13016-2   -液体石油产品 蒸气压 2部分:绝对蒸气压 40℃100℃的测定
    • IP 394, 409 & 481-国际石油产品、原油蒸气压测试方法
    • JIS K2258-2   -原油和石油产品 蒸气压的测定 2部分 三级膨胀法
    • SH/T 0769     -石油产品、烃类及烃类-含氧化合物混合物蒸气压测定法(三级膨胀法)
    • SH/T 0794     -石油产品蒸气压的测定(微量法)
    • SN/T 2932     -化学品蒸气压测试方法(三级膨胀法)
    • GB/T 11059   -原油蒸气压的测定 膨胀法
    • GOST 52340  -俄罗斯/独联体原油标准方法

    技术参数

    温度范围
    20 到60°C (68 to 140°F)
    压力范围
    0 到 1000 kPa (0 to 145 psi)
    电源需求
    100/120/230/240 V AC, 50/60 Hz, 65 W
    现场应用
    12V的车载转换器
    尺寸
    580 x 1060 x 260 mm (23.7" x 43.3" x 10.6")
    重量
    50 kg (110 lb)

    精度数据
    MINIVAP 37.8°C @ 70 kPa
    ASTM D323 (雷德法)

    重复性
    ±0.3 kPa (0.04 psi)
    ±3.2 kPa (0.46 psi)

    再现性
    ±0.7 kPa (0.10 psi)
    ±5.2 kPa (0.75 psi)


    测试原理
    样品通过快速接头(4)和样品进口阀(4)从样品处理系统流向测量室。自动进样过程中的进样体积是由内置的压力传感器(1) 的活塞控制和调整。测量室 (2) 的总体积为5ml,每次冲洗用量为2.5ml, 测试样品量为1ml。进样完成后,关闭阀门(4) 。活塞继续抽提,使其单级或三级膨胀至5ml(样品处于真空条件下)。测量室的温度由大功率热电模块(5) 控制调节,并通过精密铂温度传感器(6)测量温度。为实现快速压力平衡,特别是原油,测量室在测试过程中需振荡达到压力的快速平衡。

    活塞每次冲程都会自动润滑相关部件。


    持续的产品开发更新可能会导致产品规格变更而不另行通知。

  • 视频 +

    ProductVideoMessage

  • 下载 +

  • 计算器 +


    计算通过使用在线蒸气压测试仪节约成本
    丁烷 汽油
    观测到的蒸气压 ((psi))
    成本 ((美元/加仑))
    桶 (体积(bbl))
    百分数 20.00% 80.00%
    分析仪的精度 ((psi))
    期望的蒸气压值 ((psi)): 245.67
    欧元/美元
    美元 欧元
    计算
    丁烷的成本 €1,540,980
    总利润 €NaN
    毛利润 €NaN
    预期成本 ((美元/加仑)): NaN/l
  • 标准 +


    ASTM D323
    石油产品蒸气压力的试验方法 雷德干法蒸气压

    ASTM D1267
    液化石油气的量具蒸气压力的标准试验方法

    ASTM D4953
    石油产品蒸气压力的试验方法 雷德湿法蒸气压

    ASTM D5191
    石油产品蒸气压的标准试验方法(微量法)

    ASTM D5188
    燃料气-液比温度测定的试验方法(真空容器法)

    ASTM D6377
    测定原油蒸气压的的标准试验方法:(膨胀法)

    ASTM D6378
    测定石油制品,烃类和氧化烃类混合物蒸气压力(VPX)的标准试验方法(三次膨胀法)

    ASTM D6897
    液化石油气(LPG)蒸气压力测试验方法(膨胀法)

    EN13016-1+2
    液体石油产品-蒸气压-第1部分:空气饱和蒸气压(Asvp)和计算的干蒸气压当量(Dvpe)的测定.
    液体石油产品-蒸气压-第2部分:绝对蒸气压( AVP )在40摄氏度至100摄氏度的测定

    IP 394
    液化石油产品-蒸气压-第1部分:空气饱和蒸气压的测定

    IP 409
    液体石油产品-蒸气压-第2部分:绝对蒸气压( AVP )在40摄氏度至100摄氏度的测定

    IP 481
    原油空气饱和蒸气压(ASVP)的测定

    JIS K2258-2
    原油和石油产品-蒸气压的测定-第2部分:三次膨胀方法

    SH/T 0769
    石油产品、烃类及烃类-含氧化合物混合物蒸气压测定法(三次膨胀法)

    SH/T 0794
    石油产品蒸气压的测定(微量法)

    SN/T 2932
    化学品蒸气压测定方法 三次膨胀法

    GB/T 11059
    原油蒸气压的测定 膨胀法

    GOST 52340
    原油蒸气压的膨胀法测定
